Подсистемы хранения данных


Конструкция стоек


Далее мы будем использовать устоявшееся словосочетание «дисковая стойка». Им обозначают некую коробку с жёсткими дисками, к которой подключаются серверы и которая может содержать, кроме дисков, также кэш-память, процессоры, несколько блоков питания, внутреннее системное ПО и так далее.

Конструктивно дисковая стойка, то есть наша система хранения данных, рассчитана на установку в монтажный шкаф. Она включает в себя от 8 до 15 жёстких дисков «горячей замены» (на 1 дисковую полку) с интерфейсом SATA/PATA, SCSI или FibreChannel, имеет несколько внешних портов SCSI/FibreChannel для подключения хостов. Дисковая стойка может иметь несколько блоков питания «горячей замены», включать в свой состав кэш-память (и батарею резервирования кэш-памяти), контроллеры или процессорные модули, работающие на базе специализированного ПО, обеспечивающего полное управление системой и дополнительную уникальную функциональность.

Самый простой вариант внешней дисковой стойки – это SCSI+ SCSI стойка с 14 дисками, в которой установлены два блока питания и которая может подключаться одновременно к 2 серверам (каждый из них может иметь доступ к своим 7 дискам или работать в кластерном режиме со вторым сервером). Никакого кэша или процессоров в такой стойке нет – по сути, она просто расширяет внутреннюю дисковую ёмкость сервера и добавляет некоторую уникальность – позволяет создавать кластер.

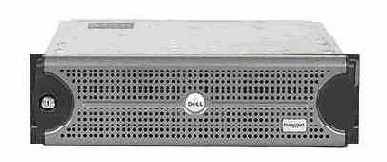

При использовании таких простых стоек необходим RAID-контроллер, установленный на сервере – сама стойка в этом случае создать RAID своими силами не способна. Типичный пример – DELL PowerVault 220 S.

dell

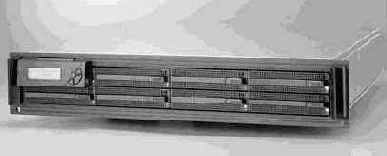

Более продвинутый вариант – стойка со своими процессорами, кэшем и ПО, которая уже способна сама создавать RAID-массив и управляться пользователем. Обычно он имеет интерфейсы SCSI+SATA, типичный пример – Axus DemonRAID.

DemonRAID

Отличие в том, что уже нет надобности ставить в сервер RAID-контроллер с внешним интерфейсом – достаточно простого адаптера SCSI. В теории такие стойки обеспечивают большую производительность и функциональность, чем аналогичные неуправляемые беспроцессорные системы.
