Ассоциацией называется структурная связь, показывающая, что объекты одного класса некоторым образом связаны с объектами другого или того же самого класса. Допускается, чтобы оба конца ассоциации относились к одному классу. В ассоциации могут связываться два класса, и тогда она называется бинарной. Допускается создание ассоциаций, связывающих сразу n классов (они называются n-арными ассоциациями).1) Графически ассоциация изображается в виде линии, соединяющей класс сам с собой или с другими классами.
С понятием ассоциации связаны четыре важных дополнительных понятия: имя, роль, кратность и агрегация. Во-первых, ассоциации может быть присвоено имя, характеризующее природу связи. Смысл имени уточняется с помощью черного треугольника, который располагается над линией связи справа или слева от имени ассоциации. Этот треугольник указывает направление чтения имени связи. Пример именованной ассоциации показан на рис. 10.7. Треугольник показывает, что именованная ассоциация должна читаться как «Студент учится в Университете».

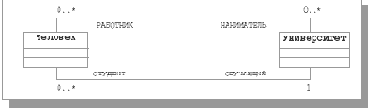

Другим способом именования ассоциации является указание роли каждого класса, участвующего в этой ассоциации. Роль класса, как и имя конца связи в ER-модели, задается именем, помещаемым под линией ассоциации ближе к данному классу. На рис. 10.8 показаны две ассоциации между классами Человек и Университет, в которых эти классы играют разные роли. Как мы видим, объекты класса Человек могут выступать в роли РАБОТНИКОВ при участии в ассоциации, в которой объекты класса Университет играют роль НАНИМАТЕЛЯ. В другой ассоциации объекты класса Человек играют роль СТУДЕНТА, а объекты класса УНИВЕРСИТЕТ – роль ОБУЧАЮЩЕГО.
В общем случае, для ассоциации могут задаваться и ее собственное имя, и имена ролей классов. Это связано с тем, что класс может играть одну и ту же роль в разных ассоциациях, так что в общем случае пара имен ролей классов не идентифицирует ассоциацию.
С другой стороны, в простых случаях, когда между двумя классами определяется только одна ассоциация, можно вообще не связывать с ней дополнительные имена.
Кратностью (multiplicity) роли ассоциации называется характеристика, указывающая, сколько объектов класса с данной ролью может или должно участвовать в каждом экземпляре ассоциации (в UML экземпляр ассоциации называется соединением – link, но мы не будем здесь использовать этот термин, чтобы не создавать путаницу – все-таки трудно одновременно говорить про связи, ассоциации и соединения, имея в виду разные понятия). Наиболее распространенным способом задания кратности роли ассоциации является указание конкретного числа или диапазона. Например, указание «1» говорит о том, что каждый объект класса с данной ролью должен участвовать в некотором экземпляре данной ассоциации, причем в каждом экземпляре ассоциации может участвовать ровно один объект класса с данной ролью. Указание диапазона «0..1» говорит о том, что не все объекты класса с данной ролью обязаны участвовать в каком-либо экземпляре данной ассоциации, но в каждом экземпляре ассоциации может участвовать только один объект. Аналогично, указание диапазона «1..*» говорит о том, что все объекты класса с данной ролью должны участвовать в некотором экземпляре данной ассоциации, и в каждом экземпляре ассоциации должен участвовать хотя бы один объект (верхняя граница не задана). Толкование диапазона «0..*» является очевидным расширением случая «0..1».
В более сложных (но крайне редко встречающихся на практике) случаях определения кратности можно использовать списки диапазонов. Например, список «2, 4..6, 8..*» говорит о том, что все объекты класса с указанной ролью должны участвовать в некотором экземпляре данной ассоциации, и в каждом экземпляре ассоциации должны участвовать два, от четырех до шести или более семи объектов класса с данной ролью.
На диаграмме классов с рис. 10.9 показано, что произвольное (может быть, нулевое) число людей являются сотрудниками произвольного числа университетов.
Каждый университет обучает произвольное ( может быть, нулевое) число студентов, но каждый студент может быть студентом только одного университета.
