Ограничения целостности и язык OCL
Как уже отмечалось, в диаграммах классов могут указываться ограничения целостности, которые должны поддерживаться в проектируемой БД. В UML допускаются два способа определения ограничений: на естественном языке и на языке OCL. На рис. 10.13 показана простая диаграмма классов Студент и Университет с ограничением, выраженным на естественном языке.

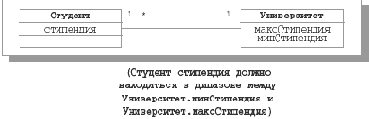

Рис. 10.13. Ограничение, выраженное на естественном языке
В данном случае накладывается ограничение на состояние объектов классов Студент и Университет, входящих в один экземпляр ассоциации. Объект класса Студент может входить в экземпляр связи с объектом класса Университет только при условии, что размер стипендии данного студента находится в диапазоне, допустимом в данном университете.
