Введение в реляционные базы данных




Минимальные функциональные зависимости и вторая нормальная форма


Пусть имеется переменная отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ {СЛУ_НОМ, СЛУ_УРОВ, СЛУ_ЗАРП, ПРО_НОМ, СЛУ_ЗАДАН}. Новые атрибуты СЛУ_УРОВ и СЛУ_ЗАДАН содержат, соответственно, данные о разряде служащего и о задании, которое выполняет служащий в данном проекте. Будем считать, что разряд служащего определяет размер его заработной платы и что каждый служащий может участвовать в нескольких проектах, но в каждом проекте он выполняет только одно задание. Тогда очевидно, что единственно возможным ключом отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ является составной атрибут {СЛУ_НОМ, ПРО_НОМ}. Диаграмма минимального множества FD показана на рис. 7.1, а возможное тело значения отношения – на рис. 7.2.

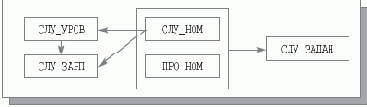

Рис. 7.1.  Диаграмма множества FD отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ


Рис. 7.2.  Возможное значение переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ
