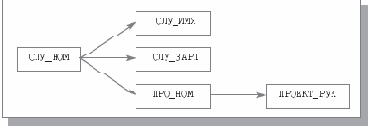

Далее, для иллюстраций в следующей лекции нам пригодятся диаграммы FD, с помощью которых можно наглядно представлять минимальные множества FD. Например, на рис. 6.6 приведена диаграмма минимального множества FD отношения СЛУЖАЩИЕ_ПРОЕКТЫ.
В левой части диаграммы все стрелки начинаются с атрибута СЛУ_НОМ, который является единственным возможным (и, следовательно, первичным) ключом отношения СЛУЖАЩИЕ_ПРОЕКТЫ. Обратите внимание на отсутствие стрелки от СЛУ_НОМ к ПРОЕКТ_РУК. Конечно, поскольку СЛУ_НОМ является возможным ключом, должна выполняться и FD СЛУ_НОМ
ПРОЕКТ_РУК. Но эта FD является транзитивной (через ПРО_НОМ) и поэтому не входит в минимальное множество FD. Заметим, что в процессе нормализации, к рассмотрению которого мы приступим в следующей лекции, из диаграмм множества FD удаляются стрелки, начинающиеся не от возможных ключей.
